DP83640芯片同SFP光接口模块连接几点注意事项

本文介绍了DP83640的FXSD信号和100M光SFP模块之间的LOS信号连接方法。DP83640是一款支持IEEE 1588的百兆以太网PHY芯片,其支持的MAC接口有MII以及RMII,支持的温度范围为-40度到85度,在工业领域有着广泛的应用。DP83640官方的开发板给的光接口示例是Avago公司的1X9形式的HFBR5803光收发模块。在空间紧凑的条件下,1X9封装的光收发模块实在是太占地方了,而SFP光模块就非常适合用在这些场合。SFP是Small Form-factor Pluggable的第一个字母缩写,也叫miniGBIC或者mGBIC,遵循的标准是SFF-8472,SFP在千兆网络中应用的更多,而百兆网络也可以使用SFP接口。工业应用较多的SFP模块是HFBR-57E5APZ,同HFBR5803相比,数据收发信号都是一样的,即差分LVPECL电平,不同的是HFBR-57E5APZ对于光链路检测是输出信号是一个LOS信号(+3.3 V TTL LOS output),这个信号在链路断掉的情况下是高电平,而83640需要的是一个LVPECL的FX_SD信号,与之相反,FX_SD在链路断了的情况下是低电平。这其中就需要对LOS信号进行反向且适配到LVPECL电平上去。将TTL电平转换成LVPECL电平有两种方法,一种是采用TI专用的电平转换芯片,成本较高,如SN65LVELT22或者SN65EPT22,在输出部分,取反向的那一只即。另一种就是采用场效应管搭配电阻做电压匹配电路,电路如下图所示:

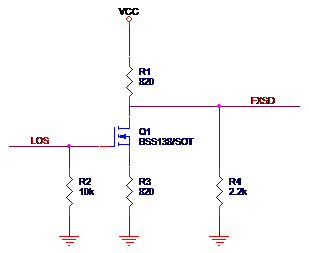

LOS 信号 转换成 SDFX信号电路图

LOS 信号 转换成 SDFX信号电路图

此外,DP83640连接SFP模块的时候要注意,TX差分对,在DP83640这端并不是lvpecl,而是需要各连接50欧上拉电阻的。
