FLUKE手持万用表17B/15B校准方法

关于FLUKE经济型手持万用表17B/15B

17B手持万用表是可以测温度、频率的经济型万用表。 其特性有温度测量、频率与占空比测量、相对模式、基本直流准确度、4000字显示、自动与手动量程、显示保持功能 、二极管测试与蜂鸣、牢固护套、IEC1010-1:CATI1000V,CATⅡ600V,CATⅢ300V 、自动关机、易于更换电池设计、一年保修、500小时电池使用时间。

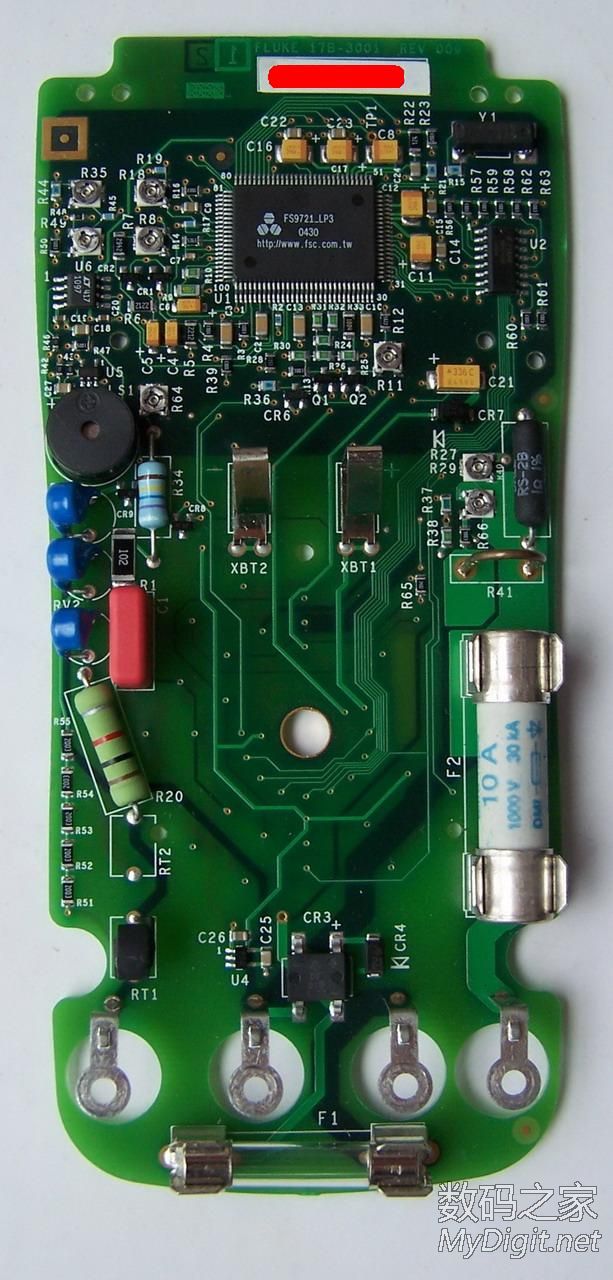

FLUKE手持万用表17B/15B内部拆解照片

17B以及15B并没有和其他手持表一样使用430单片机，而是采用了台湾公司的集成IC:FS9721。

FS9721_LP3是高性能、低功耗、3 3/4位(4000Counts)带微处理器的模/数变换器(ADC+MCU)，内部包含有8位微处理器，低噪声、高稳定运算放大器，交流整流运算放大器，电压提升电路及稳压电源，高稳定带隙基准电源，自动量程转换及功能控制电路，蜂鸣器驱动电路，时钟振荡电路，背光显示控制电路，液晶显示驱动电路等。由于FS9721_LP3带有微处理器，通过输入/输出口(I/O)可以进行逻辑功能控制，用MEA1〜MEA4脚进行编码的组合，就可以实现各种功能的测量; 可以通过编码设置，构成全自动量程测量仪表。设置RANGE, SELECT, HOLD/BLCTR, REL,HZ/DUTY,RS232，RESET按键，可以通过触发这些按键实现量程选择，功能切换，读数保持，背光显示，相对值、频率和占空比测量，数据传输和复位等功能。FS9721_LP3有串行数据输出功能，用户可将仪表与计算机等设备相连，便于对测量数据进行记录、分析、处理和打印。有自动关机功能，当仪表旋钮和按键在30分钟内均无动作时，它会进入休眠状态，以节省电能。仪表使用过程中若不需要自动关机时，也可以在使用时取消该功能。FS9721_LP3以大规模集成电路技术制造，极大地提高了产品的可靠性，使设计简单，体积小;电源电压低，功耗小,便于使用电池供电，特别适用于掌上型仪表。FS9721_LP3是带微处理器的多功能测量模/数变换器，只要加上少量外部元器件，就可以构成一台精度高、功能多、成本低的测量仪表。17B以及15B虽然是低端DMM，但是工艺以及用料还是非常好的，如下图：

FLUKE手持万用表17B/15B校准方法

首先请下载FLUKE_17B电路图，对照着下图的说明调整。17B以及15B的校准都是靠模拟调整，并没有数字校准的。在调整的时候记得先要调整R64，将电压调整好，然后依据电路图调整剩下的部分。
